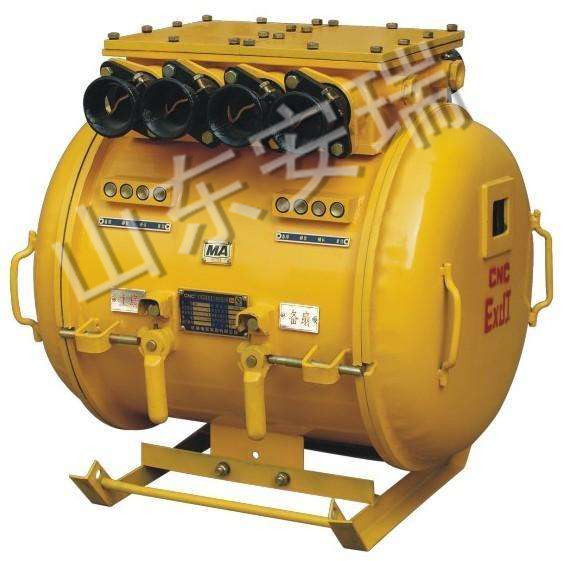

QBZ2-200/1140(660)隔爆型双电源真空电磁起动器厂家直销价格
矿用QBZ-200双电源真空电磁启动器，双电源真空电磁起动器型号，煤矿用双电源真空电磁起动器质量可靠，
产品用途：
QBZ-200(80、120)/1140(660)N系列矿用隔爆型(可逆)真空电磁起动器（以下简称起动器）主要适用于具有爆炸性气体混合物和煤尘的煤矿井下，在交流50Hz、电压至1140/660(380)V的供电系统中，用于远距离控制相应频率和电压的矿用隔爆型三相鼠笼型感应电动机的起动、停止和反转之用。起动器的隔离开关具有一定的分断能力。起动器还具有过载、短路、断相、失压和漏电闭锁以及过电压吸收等保护功能
产品工作条件：
a.海拔不超过2000mm；
b.周围空气温度一般为-5℃～+40℃；
c.周围空气相对湿度不大于95%（+25℃）；
d.与垂直面的安装倾斜度不超过15°
e.在无破坏绝缘的气体或蒸汽的环境中；
f.在无显著摇动和冲击振动的地方；
g.在有防雨雪及滴水的地方；
h在有瓦斯、煤尘爆炸性气体混合物的环境；
i污染等级：3级
j.安装类别：Ⅲ类。。
结构特征：
1.起动器由隔爆外壳及装于壳内的交流真空接触器、隔离开关、控制按钮、控制变压器、JDB保护器、熔断器及过电压保护等元件组成。

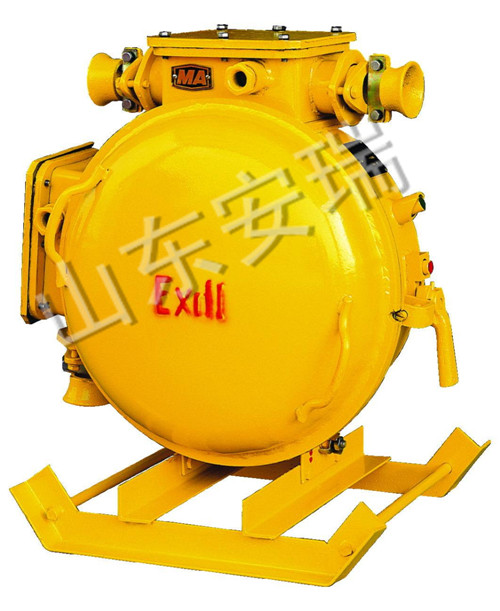

起动器外壳为圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口式结构。外壳上部有一接线箱作引入、引出电缆用。外壳右侧装有操作隔离开关的手柄和就地停止按钮，并设有可靠的机械联锁装置，该装置保证当隔离开关闭合时壳盖打不开，只有按下停止按钮、分断主电路、将隔离开关手柄扳到“分”的位置时，才能用专用工具退出联锁杆，打开壳盖。
主腔内两接触器间设有可靠的电气联锁，保证两台接触器不能同时吸合。
2.CKJ5系列三相交流真空接触器：用于接通和分断电力线路，并附有常开、常闭各两付触头用于控制线路。接触器自身的工作电压为AC36V；
3.中间继电器：JZ7-44型继电器用与控制回路，作为控制功率及控制电压的放大元件
4.RL5螺旋式熔断器:接于控制回路,用于控制回路的短路保护;
2.5R-C阻容装置:接于起动器(真空接触器)的负荷侧，用于过电压吸收保护。
5.隔离开关：供隔断主线路电源之用，以便在检修底板正面的电器元件时没有触电危险.
6.控制按钮：LX1-02，停止按钮：用于控制回路，作为停止之用。
7..降压变压器BK：供控制线路及局部照明之用（200VA），其工作电压为380、660、1140/36V，可供主回路工作电压380 V、660V、1140V时通用。
在底板正面装有电源选择接线座，用户可根据主线路电压进行选择
起动器工作原理：
1.接通隔离开关QS则控制变压器有36V输出保护器，电源输入JDB33端漏地检测回路对负载控制，绝缘达到要求。继电器常开触头 4.3闭合，为控制线路供电作好准备。
2.按下隔爆外接按钮QA，则中继KA1线圈得电，其常开触头KA1-1闭
合真空接触器KM1线圈得电，主回路接通，电机运行。
3.按下TA或TB停止按钮切断控制回路电流中继断电，真空接触器断电主回路断开，电机停止，
4.按下QB中继KA2线圈得电，KA2-1闭合，KM2吸合，主回路接通（改变排序）电机反向运行。
5QA与QB互为电气联锁，KA1与KA2互为电气联锁，KM1与KM2互为电气联锁，故适合正反额繁操作。
6.电源侧由快速熔断器作为短路保护，负载则由JDB短路过载等功能保护。
